[ FA ] 미쯔비시 FX PLC와 PC와 시리얼 통신하기

미쯔비시 FX PLC는 확장 모듈 구매를 통해서 PC와의 통신이 가능합니다.
통신 기능을 활성화해주기 위한 설정들을 소개하고자 합니다.

장치 소개

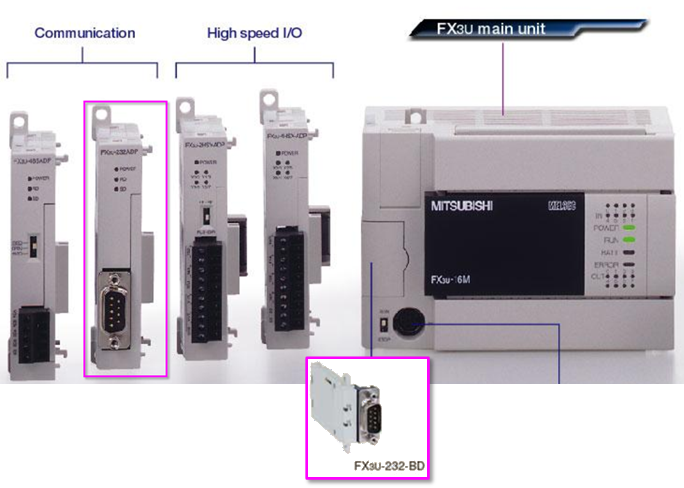

미쯔비시에서 전원과 CPU, I/O를 기본 내장하고 있는 콤팩트 타입 PLC입니다.
입력 8점 / 출력 8점의 PLC 모델이며, 터치를 위해 232 통신 확장 모듈과 PC통신을 위한 232 확장 카드를 장착하였습니다.

배선

전원부

• 내장 전원부에 AC 220V을 공급하였습니다.

통신부

• 아래 배선중 232 통신을 사용할 것이므로 D-SUB9핀 3-2 , 2-3 , 5-5를 기본으로 하는 크로스 케이블을 구매 /제작하시면 됩니다. ( 나머지 배선은 연결하지 않으셔도 됩니다.)

통신 설정

파라미터에서 [ PLC 시스템 설정 ] 항목 중 아래와 같이 설정하며 대부분 속도에 관한 설정이고

• 프로토콜 : 전용 프로토콜 통신
• H/W 타입 : 일반/RS-232C
• 전송 제어 순서 : 형식 4(CR, LF 있음)
• 국번 설정 : 00

아래 프로그램은 위 3가지 설정에 최적화되어 있으며 PC 프로그램과 통신 시에도 유의하시기 하시기 바랍니다.

통신 테스트

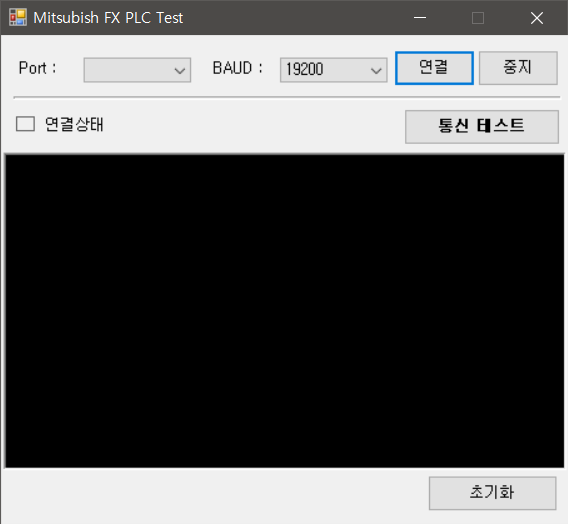

테스트를 목적으로 직접 제작한 프로그램입니다.
현재 PLC를 보유하고 있지 않아 추가적인 기능 구현이 불가능하여 단순 연결 확인 기능만 가능합니다.

Mitsubish FX PLC Test.exe

0.02MB

관련 사이트

미쯔비시 고객지원 사이트로 매뉴얼을 다운로드하실 수 있습니다.
