[ FA ] 제브라(Zebra) 프린터 명령 웹사이트에서 미리보기

제브라 프린터를 TCP 또는 RS-232로 통신을 하여 인쇄 모양을 맞출 때 프린터 없이 온라인 상에서 편리하게 위치를 맞출 수 있는 방법이 있습니다.

직접 인쇄를 해보고 맞추는 게 가장 확실한 방법일 수 도 있지만 프린터가 없거나 설치의 불편함이 있을 경우 사용하면 유영하게 이용할 수 있습니다.

인쇄 미리 보기 사이트

Labelary Online ZPL Viewer

웹 사이트 레이아웃

페이지 구성은 인쇄 명령, 새로 고침 및 이미지 넣기, 프린터 설정, 이미지 저장 방식으로 이루어져 있습니다.

제작할 라벨 이미지

아래와 같은 형태의 이미지를 만든다고 하면 가장 먼저  사용하고자 하는 용지의 크기를 조정해야 합니다.

프린터 및 용지 설정

300 dpi 프린터에  흑백으로 6 x 3 cm 라벨일 장착 한 것으로 설정한다고 했을 때 설정은 아래와 같습니다.

최소 한 줄의 문자는 들어가야 표시가 되므로 한 줄을 넣고 [ Redraw ]를 누르면 라벨 사이즈가 변화됩니다.

글자 및 바코드 명령 삽입

반응형

라벨의 사이즈 조정이 완료되면 이제 글자 및 라벨을 삽입합니다.

미세 조정을 위해서 위, 좌측의 여백 설정을 추가하였습니다.

^LT-10 '위 여백
^LS-20 '좌 여백
^FT270,160^A0N,40,40^FDPrdNam^FS 'PrdNam
^FT270,200^A0N,40,40^FDSN^FS 'SN
^FT270,240^A0N,40,40^FDDATECODE^FS 'DATECODE
^FT270,280^A0N,40,40^FDRPSerialNo^FS 'PSerialNo
^FT270,320^A0N,40,40^FDMade in KOREA^FS 'Made in KOREA

^BY100,120^FT00,330^BXN,13,200,0,0,1,~^FDProdSerialNo^FS '바코드 삽입

이미지 넣기

두 가지 명령을 입력하고  페이지의 크기와 이미지를 넣어야 합니다.

사용 이미지는 구글에서 가져와서 사이즈를 라벨 안에 들어가도록 조정했습니다.

위의 사진을 이용하였고 이미지를 불러와 보겠습니다.

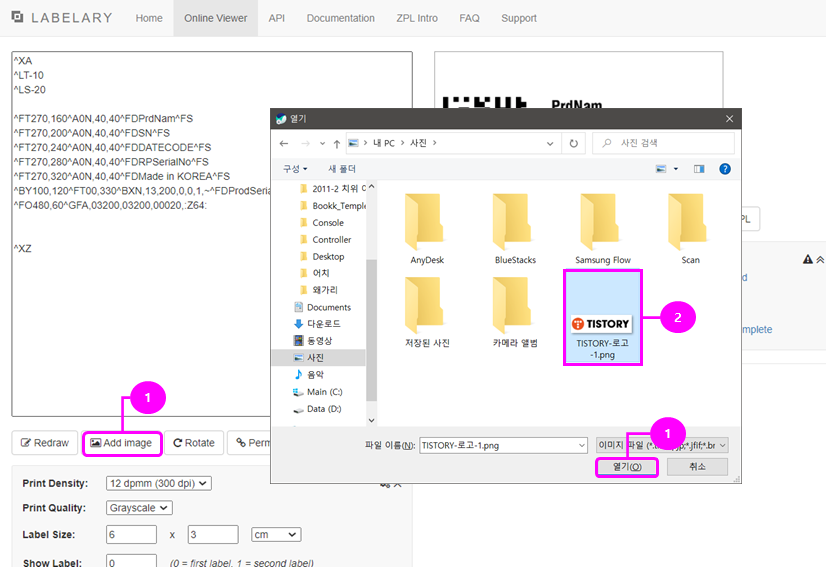

[ Add Image ] 버튼을 누르고 열기 창이 띄워지면 넣을 사진을 선택합니다.

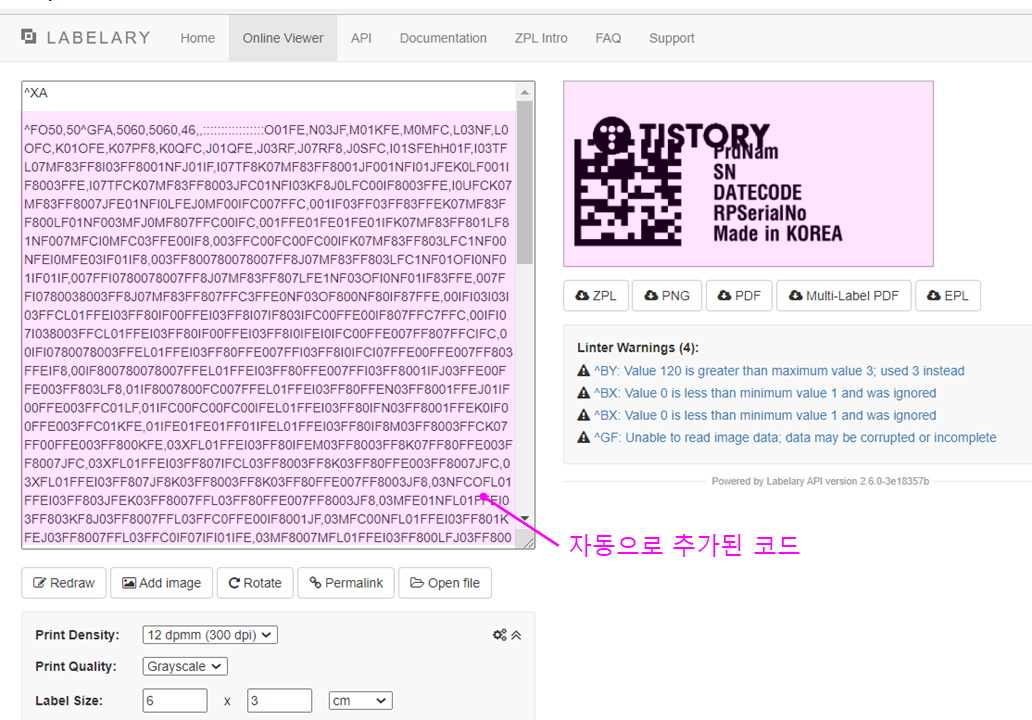

이미지를 넣으면 최상단에 코드가 추가됩니다.

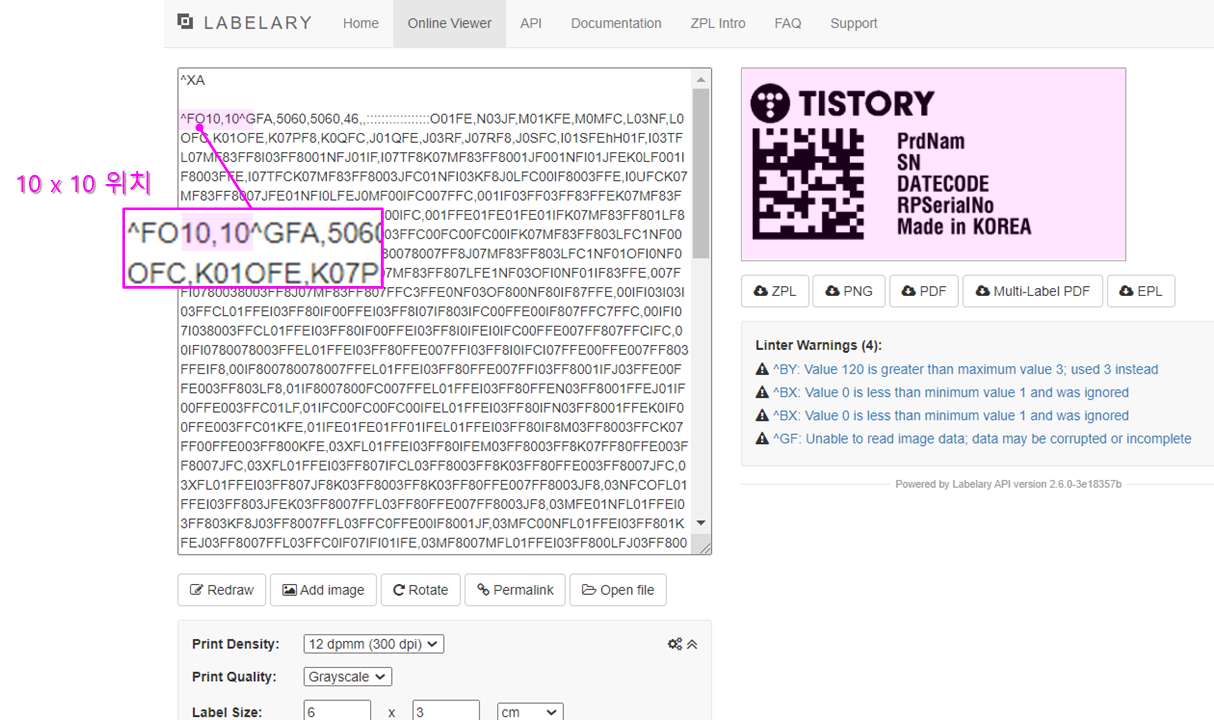

적당한 위치로 이미지의 배치를 이동시킵니다.

코드의 수정으로 위치 및 모양의 설정이 완료되면 이 코드를 필요에 따라 저장하시면 됩니다.

라벨 인쇄에 사용된 ZPL 명령어

^XA
^LT-10
^LS-20
^FO10,10^GFA,5060,5060,46,,:::::::::::::::::O01FE,N03JF,M01KFE,M0MFC,L03NF,L0OFC,K01OFE,K07PF8,K0QFC,J01QFE,J03RF,J07RF8,J0SFC,I01SFEhH01F,I03TFL07MF83FF8I03FF8001NFJ01IF,I07TF8K07MF83FF8001JF001NFI01JFEK0LF001IF8003FFE,I07TFCK07MF83FF8003JFC01NFI03KF8J0LFC00IF8003FFE,I0UFCK07MF83FF8007JFE01NFI0LFEJ0MF00IFC007FFC,001IF03FF03FF83FFEK07MF83FF800LF01NF003MFJ0MF807FFC00IFC,001FFE01FE01FE01IFK07MF83FF801LF81NF007MFCI0MFC03FFE00IF8,003FFC00FC00FC00IFK07MF83FF803LFC1NF00NFEI0MFE03IF01IF8,003FF800780078007FF8J07MF83FF803LFC1NF01OFI0NF01IF01IF,007FFI0780078007FF8J07MF83FF807LFE1NF03OFI0NF01IF83FFE,007FFI0780038003FF8J07MF83FF807FFC3FFE0NF03OF800NF80IF87FFE,00IFI03I03I03FFCL01FFEI03FF80IF00FFEI03FF8I07IF803IFC00FFE00IF807FFC7FFC,00IFI07I038003FFCL01FFEI03FF80IF00FFEI03FF8I0IFEI0IFC00FFE007FF807FFCIFC,00IFI0780078003FFEL01FFEI03FF80FFE007FFI03FF8I0IFCI07FFE00FFE007FF803FFEIF8,00IF800780078007FFEL01FFEI03FF80FFE007FFI03FF8001IFJ03FFE00FFE003FF803LF8,01IF8007800FC007FFEL01FFEI03FF80FFEN03FF8001FFEJ01IF00FFE003FFC01LF,01IFC00FC00FC00IFEL01FFEI03FF80IFN03FF8001FFEK0IF00FFE003FFC01KFE,01IFE01FE01FF01IFEL01FFEI03FF80IF8M03FF8003FFCK07FF00FFE003FF800KFE,03XFL01FFEI03FF80IFEM03FF8003FF8K07FF80FFE003FF8007JFC,03XFL01FFEI03FF807IFCL03FF8003FF8K03FF80FFE003FF8007JFC,03XFL01FFEI03FF807JF8K03FF8003FF8K03FF80FFE007FF8003JF8,03NFCOFL01FFEI03FF803JFEK03FF8007FFL03FF80FFE007FF8003JF8,03MFE01NFL01FFEI03FF803KF8J03FF8007FFL03FFC0FFE00IF8001JF,03MFC00NFL01FFEI03FF801KFEJ03FF8007FFL03FFC0IF07IFI01IFE,03MF8007MFL01FFEI03FF800LFJ03FF8007FFL03FFC0NFJ0IFE,03MF8007MFL01FFEI03FF8007KF8I03FF8007FFL03FFC0MFEJ07FFC,03MF8003MFL01FFEI03FF8001KFCI03FF8007FFL03FFC0MFCJ07FFC,03MFI03MFL01FFEI03FF8I07JFCI03FF8007FF8K03FF80MF8J03FF8,03MFI03MFL01FFEI03FF8I01JFEI03FF8003FF8K03FF80MFK03FF8,03MF8007MFL01FFEI03FF8J03IFEI03FF8003FF8K03FF80LFCK03FF8,01MF8007LFEL01FFEI03FF8K0JFI03FF8003FFCK07FF80LF8K03FF8,01MF800MFEL01FFEI03FF8K03IFI03FF8003FFCK07FF00FFEIF8K03FF8,01MFC00MFEL01FFEI03FF8L0IFI03FF8001FFEK0IF00FFE7FFCK03FF8,01NF03MFEL01FFEI03FF80FFC00IFI03FF8001IFJ01IF00FFE7FFEK03FF8,00NFCNFEL01FFEI03FF80FFC007FFI03FF8I0IF8I03FFE00FFE3FFEK03FF8,00WFCL01FFEI03FF80FFE00IFI03FF8I0IFCI07FFE00FFE1IFK03FF8,00WFCL01FFEI03FF80FFE00IFI03FF8I07IF001IFC00FFE1IFK03FF8,00NFCNFCL01FFEI03FF80IF00IFI03FF8I07IF803IFC00FFE0IF8J03FF8,007MF03MF8L01FFEI03FF80IF83IFI03FF8I03OF800FFE0IF8J03FF8,007LFC00MF8L01FFEI03FF807LFEI03FF8I01OFI0FFE07FFCJ03FF8,003LF800MFM01FFEI03FF807LFEI03FF8I01NFEI0FFE07FFEJ03FF8,003LF8007LFM01FFEI03FF803LFCI03FF8J0NFCI0FFE03FFEJ03FF8,001LF8007KFEM01FFEI03FF803LF8I03FF8J07MF8I0FFE03IFJ03FF8,001LFI03KFEM01FFEI03FF801LF8I03FF8J01MFJ0FFE01IF8I03FF8,I0LFI03KFCM01FFEI03FF800LFJ03FF8K0LFCJ0FFE01IF8I03FF8,I07KF8003KF8M01FFEI03FF8007JFCJ03FF8K03KF8J0FFE00IFCI03FF8,I07KF8007KF8M01FFEI03FF8001JFK03FF8L0JFEK0FFE007FFCI03FF8,I03KF8007KFgH07FFCU01IF,I01KFC00KFE,J0KFE01KFC,J07KF87KF8,J03RF,J01QFE,K0QFC,K07PF,K01OFE,L07NF8,L01MFE,M07LFC,N0KFE,N01IFE,P03,,::::::::::::::::^FS
^FT270,160^A0N,40,40^FDPrdNam^FS
^FT270,200^A0N,40,40^FDSN^FS
^FT270,240^A0N,40,40^FDDATECODE^FS
^FT270,280^A0N,40,40^FDRPSerialNo^FS
^FT270,320^A0N,40,40^FDMade in KOREA^FS
^BY100,120^FT00,330^BXN,13,200,0,0,1,~^FDProdSerialNo^FS
^FO480,60^GFA,03200,03200,00020,:Z64:


^XZ
