[ FA ] 오므론 RFID V608S IP 설정 및 통신 확인

오므론 RFID는 웹상에서 IP 설정 , 테스트, 감도 확인 등을 할 수 있어 사용이 용이합니다.

프로그램으로 연결을 하는 방법을 공유를 목적으로 하므로 기본 설정 및 통신 확인 방법에 대하여 이야기하고자 합니다.

접속 하기

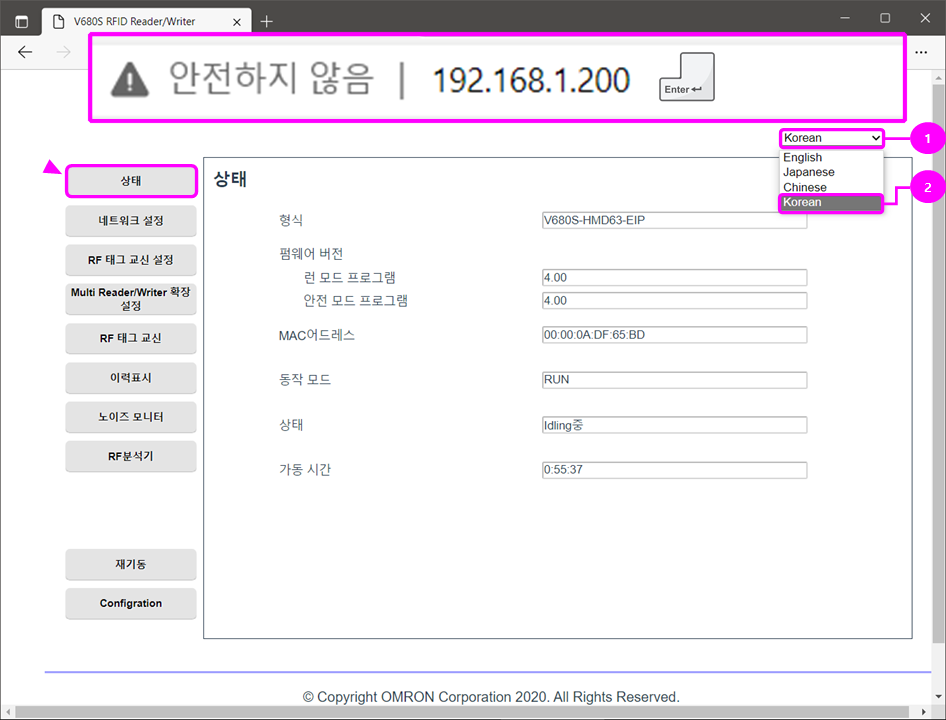

인터넷 창을 띄우고 기본 IP인 192.168.1.200을 입력 후 엔터키를 눌러 사이트에 접속합니다.

접속이 완료되면 기본 언어는 영어로 되어 있으므로 한글로 변경합니다.

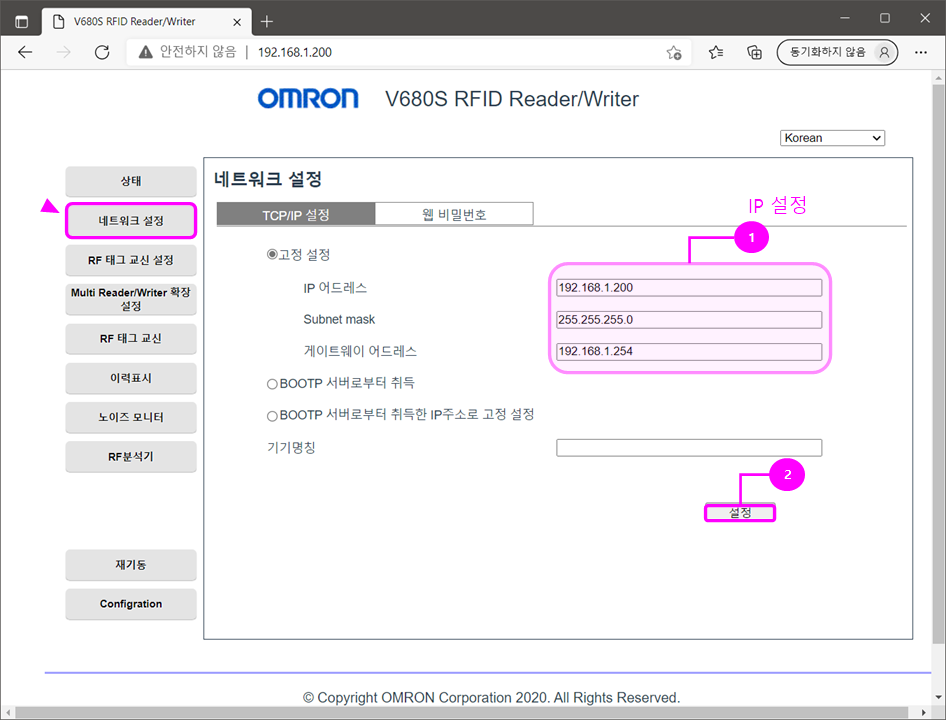

IP 설정하기

IP의 변경이 필요한 경우 [ 네트워크 설정 ]에서 IP 및 subnet mast , 게이트웨이 어드레스를 변경하고 설정 버튼을 누르면 메시지 창이 나타나고 확인을 누르면 기기의 재부팅 후 적용이 완료됩니다.

① 고정 설정 / IP 관련 정보 수정

② [ 설정 ] 버튼 누름

통신확인 하기

반응형

* 태그 교신은 반드시 리더기와 태그가 근접한 위치에 있어야 가능하며, 데이터의 수신이 되지 않는 경우 [노이즈 모니터] 에서 태그의 근접 상태를 모니터링 후 진행하시기 바랍니다. *

ID 태그 읽기 확인

태그를 리더기에 근접하게 연결한 후 [송신] 버튼을 눌러 태그의 고유 ID를 확인합니다.

태그마다의 다르며, 수정은 불가합니다.

① [ ID 읽기 ] 항목 선택

② [ 송신 ] 버튼 누름

데이터 쓰기 확인

태그 내부에 저장할 데이터에 대한 설정이 가능하며, 시작 번지 및 데이터를 설정한 후 전송 및 확인합니다.

① [ 쓰는 데이터 ] 항목 선택

② 시작 주소를  입력합니다.

③ 쓰고자 하는 데이터를 입력합니다.

④ [ 송신 ] 버튼 누름

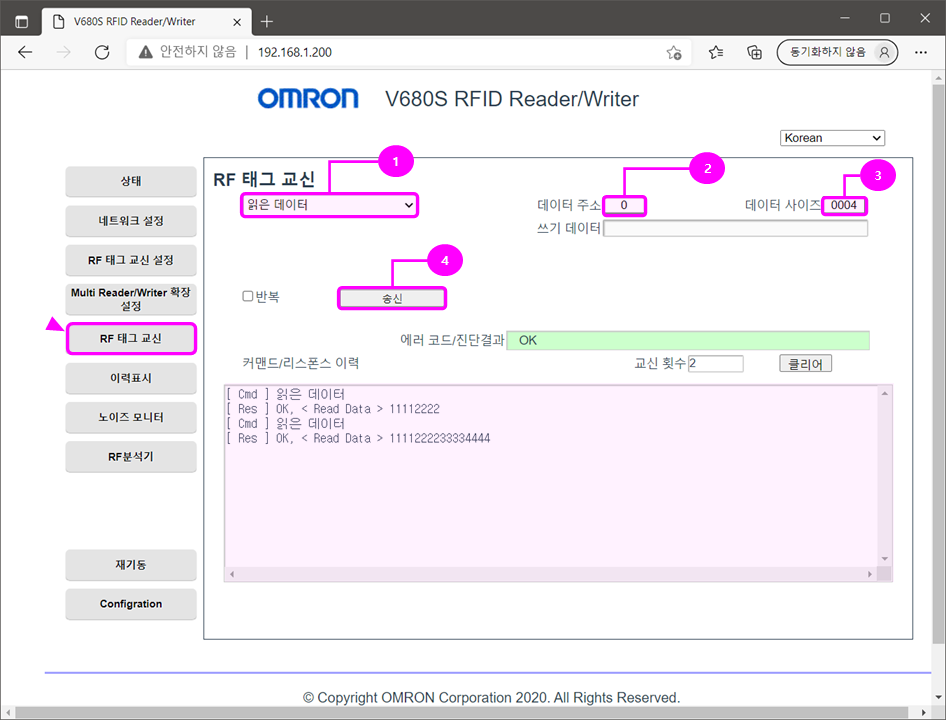

데이터 읽기 확인

태그 내부에 저장된 데이터를 읽어 어떤 데이터가 내부에 있는지 확인할 수 있습니다.

① [ 읽는 데이터 ] 항목 선택

② 시작 주소를  입력합니다.

③ 데이터 사이즈 입력

    ( 1이 1 워드로,  수신은 바이트 단위이므로 4일 경우 4*4=16 바이트를 수신받을 수 있습니다 )

④ [ 송신 ] 버튼 누름

통신 프로토콜에 대한 내용이 궁금한 경우 아래 포스팅을 참조하시기 바랍니다.

2021.11.05 - [프로젝트/통신] - RFID 오므론 V608S 통신 프로토콜 확인
