[ 하드웨어 ] 시리얼 디바이스 서버(232 to 이더넷)

시리얼 컨버터 모델 중 1 포트 이상 지원되는 모델을 찾던 중 아래 모델을 찾게 되어 공유하게 되었습니다.
사용상 편리했고 설정은 CD에 동봉된 전용 프로그램  또는 웹으로 지원되는 장치입니다.

외관

232 포트 또는 랜 포트를 선택 가능하며 1 포트에서 32 포트까지 다양한 구성이 있습니다.

옵션 선택

제품 설정

현재 보유하고 있는 2 포트 모델인 SG-2021/ALL 제품의 이더넷 설정 과정을 정리하고자 합니다.

1. 장치 연결

각각의 포트에 232 케이블을 연결합니다.

24V의 전원이 있어서 별도로 연결(12~48V지원) 하였으며, 제품과 동봉된 아답터를 사용하여도 됩니다.

2. IP 기본 설정

현재 장치의 설정이 완료된 상태라 별도의 캡처를 하지 못하였으나, 초기에는 192.168.0.223으로 설정되어 있으므로
해당 대역 대인 192.168.0.xxx로 설정하고, 제품 구매 시 동봉된 CD에 첨부되어있는 SGConfig_Kor.exe 파일을 실행합니다.
(본문에서는 이미 설정이 완료되었으므로 IP주소는 다릅니다)

3. 제품 검색

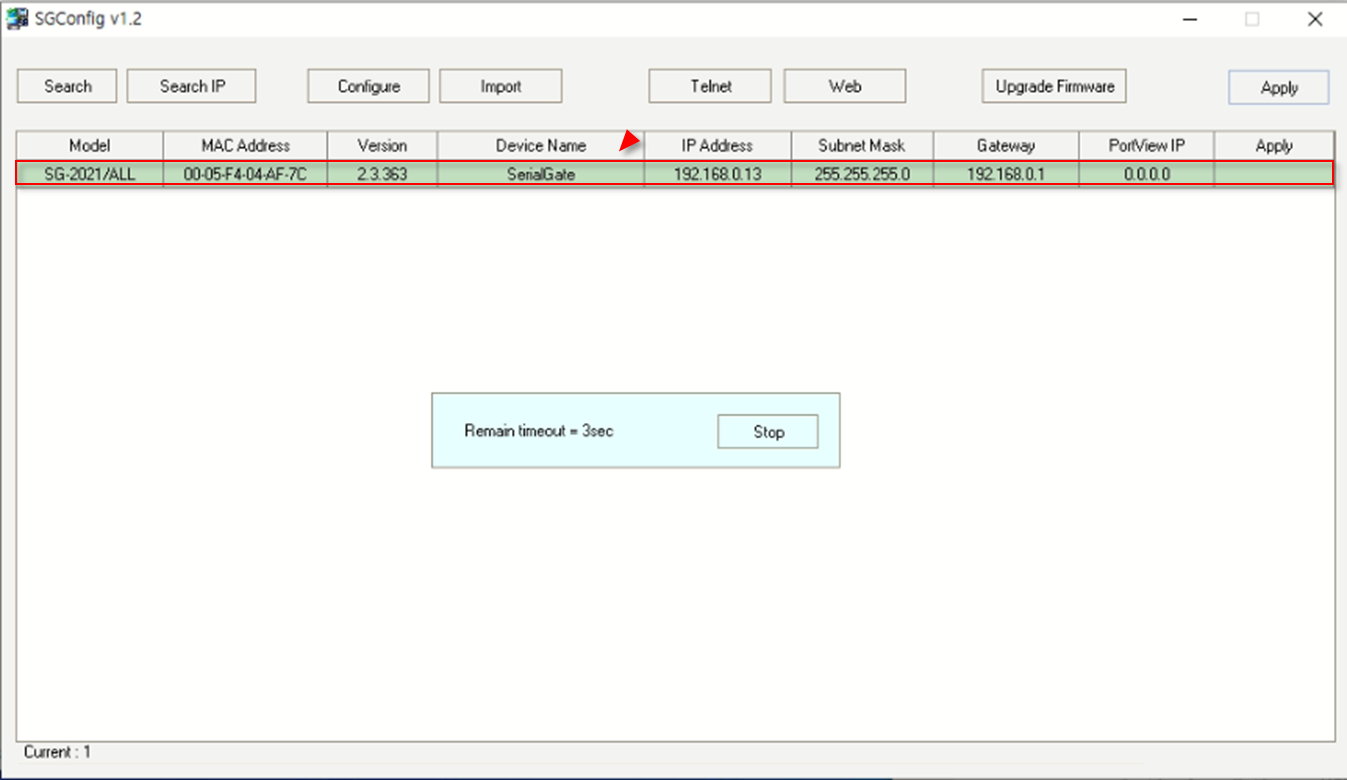

[ Search ] 버튼을 눌러 검색을 시도합니다.
만약에 설정에 실패한 경우 [Search IP]에서 미리 설정해둔 IP를 입력한 후 검색합니다.

제품이 검색되지 않는 다면 컴퓨터의 IP를 재확인해보시기 바랍니다.

4. 설정 시작

제품이 정상적으로 탐색된 경우 리스트에 연결된 장치 항목이 나타납니다.
해당 항목을 더블클릭하면 세부 설정을 할 수 있습니다.

5. 장치 IP 설정

장치의 IP를 [Network] 탭에서 설정합니다. 설정을 완료하고 [Apply] 버튼을 누릅니다.
설정 후 반드시 장치의 전원을 다시 넣고 컴퓨터의 IP를 동일 대역 (위의 경우 192.168.0.xxx)으로 설정합니다.

6. 이더넷 통신 모드 설정

각각의 시리얼 포트별로  각각 설정이 가능합니다.
No : 순번
PortAlias :  포트 명칭
Operation : 시리얼 포트에서 사용할 동작 프로토콜을 설정한다.(항목이 많으므로 선택항목만 나열)

• Disable
• RFC-2217
• COM Redirector
• Terminal
• TCP Server
• TCP Client
• TCP Broadcast
• TCP Multiplex
• UDP Server
• UDP Client
• Pair_Master/ Pair_Slave
• MODBUS ASCII
• MODBUS RTU
• MODBUS ASCII (Master)
• MODBUS RTU(Master)
• User Application

Src Port: 접속 대상 포트 번호
Type : 시리얼 포트에 연결될 장비에 대해 신호선 검사 여부를 설정
Dest IP :  TCP Client, UDP Client, Pair_Master 모드에서 연결할 대상의 IP 주소와 포트를 지정한다.
Dest Port :  TCP Client, UDP Client, Pair_Master 모드에서 연결할 대상의  포트를 지정한다.
Alive:  연결된 후 설정된 시간 주기로 네트워크 상태를 확인하여 네트워크 이상이 판단되면 소켓 접속을 종료하거나 리셋
Latency : 연속으로 수신되는 데이터를 한 번에 소켓으로 전송하고자 하는 경우(버퍼 기능)

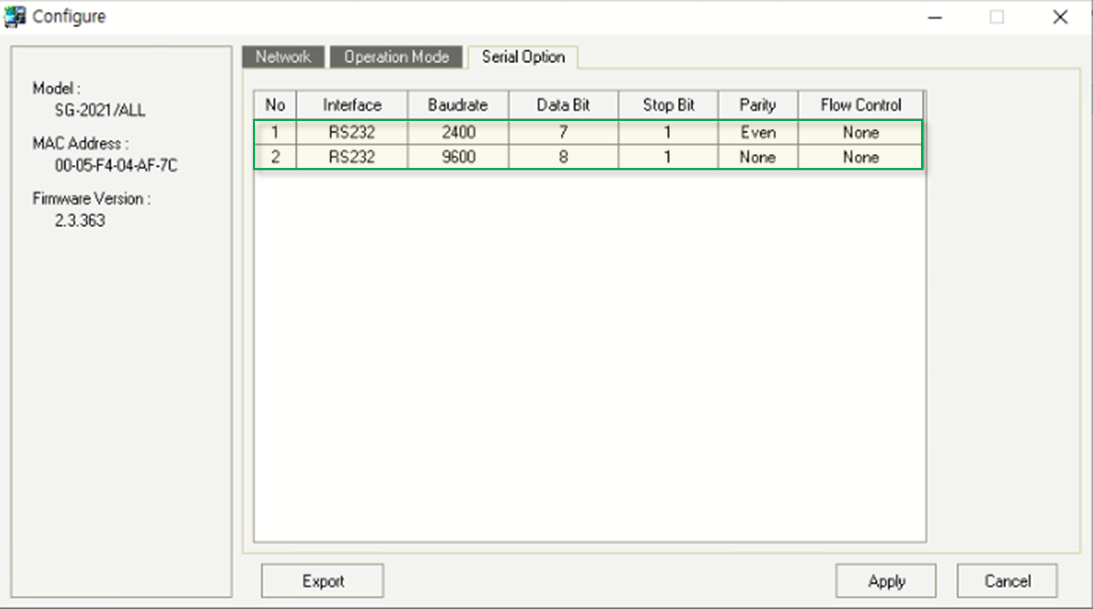

7. 시리얼 포트 설정

Interface : 시리얼 포트의 인터페이스를 설정합니다.

• RS232
• RS422
• RS485NE
• RS485E

Baudrate, Data Bit, Stop Bit , Parity, Flow Control : 시리얼 인터페이스에 필요한 정보

8. 웹사이트에서 보기

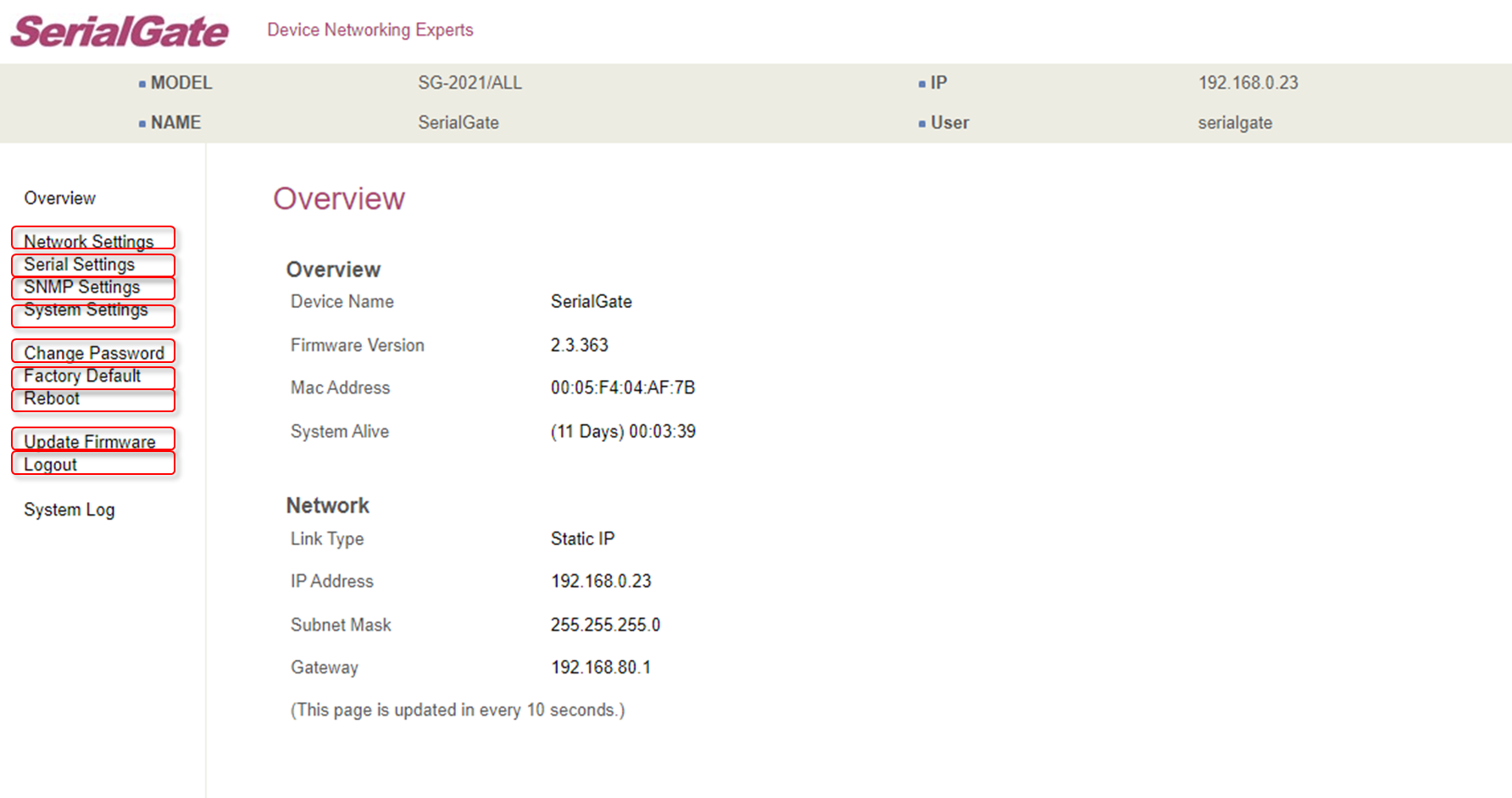

제품 탐색이 완료된 경우 [ Web ] 버튼을 눌러 장치 웹사이트에서  설정 프로그램 없이 설정이 가능합니다.
기본 사용자명 : serialgate
기본 비밀번호 : 99999999

적색으로 표시한 부분을 누르면 세부 설정 화면으로 이동하여 설정이 가능합니다.

---

내용 구성 및 기본적인 사양을 확인하시려면 아래 사이트를 방문하시어 상세 내용을 확인 바랍니다.
