[ FA ] 인피콘 ISH2000, 수소 기밀성 검사기 시리얼 통신 하기





인피콘 ISH2000의 장치로부터 통신으로 데이터를 수집하기 위한 목적으로 제작한 프로그램에 대하여 통신 연결 방법 및 내용을 공유합니다.

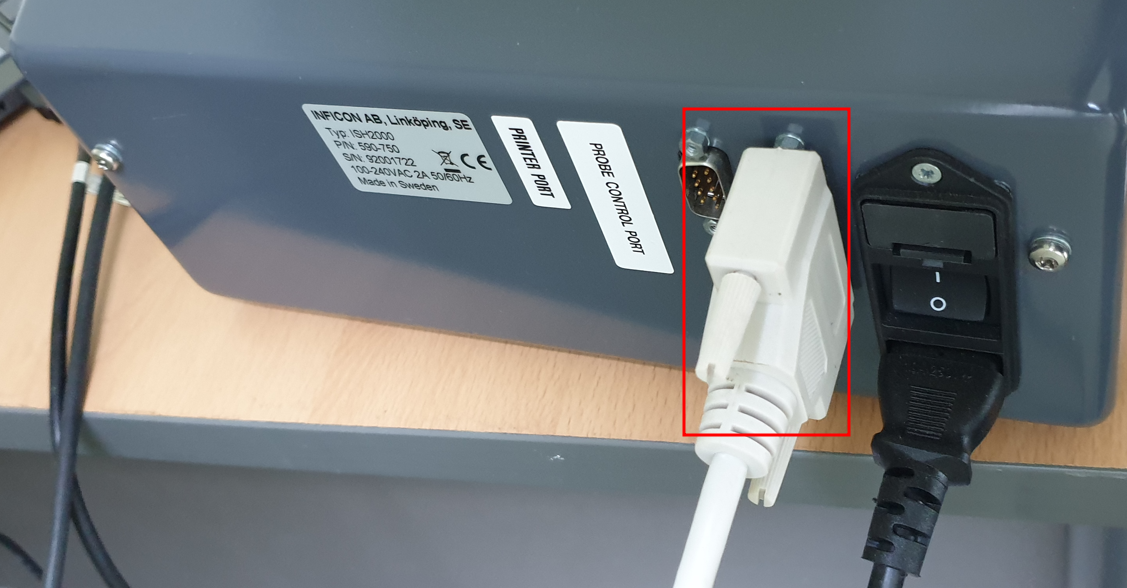

시리얼 통신 포트 연결(후면에 있음)

매뉴얼에 보시면 통신하고자 하는 방법에 따라 Baud를 다르게 설정하여 명령을 전송할 수 있습니다.
프로그램 통신을 위해서는 수집 시작명령 전송 / 데이터 수신 이 목적이므로 아래의 설정을 따르도록 합니다.

케이블은 1:1 다이렉트 케이블을 이용합니다.

• Baud : 115200
• StopBit : 1
• DataBit : 8
• 패리티 : None

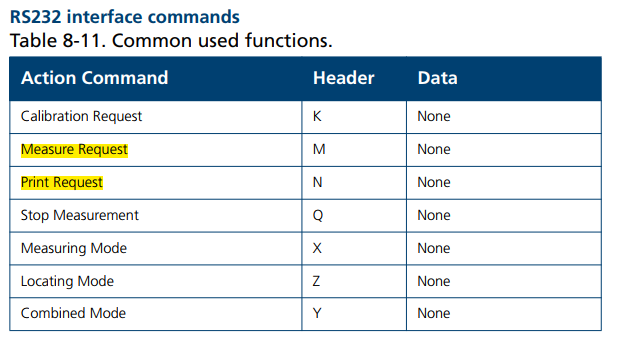

통신 명령 순서

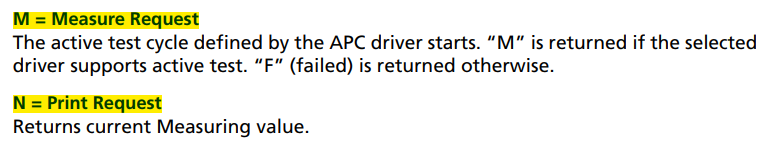

1. 측정 시작(M<0x0D>)
2. 수신 데이터 확인 : (투과량 cc/hr)

    중요! 데이터가 0인 경우에는 N <0x0D> 명령(프린터)을 계속 전송하여 수신 데이터가 0이 아닌 경우 반복 정지
    수신된 데이터에서 if(0x0A)~A(0x41) 사이의 값이 측정값입니다.

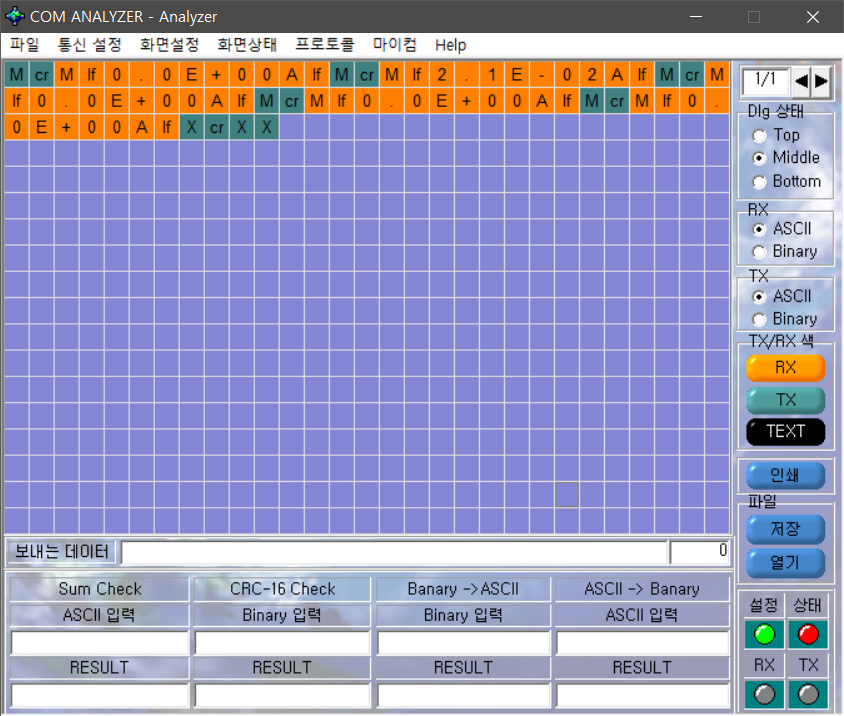

통신 테스트 결과

210615 인피콘 통신 테스트.alr

0.00MB

매뉴얼 및 관련 자료

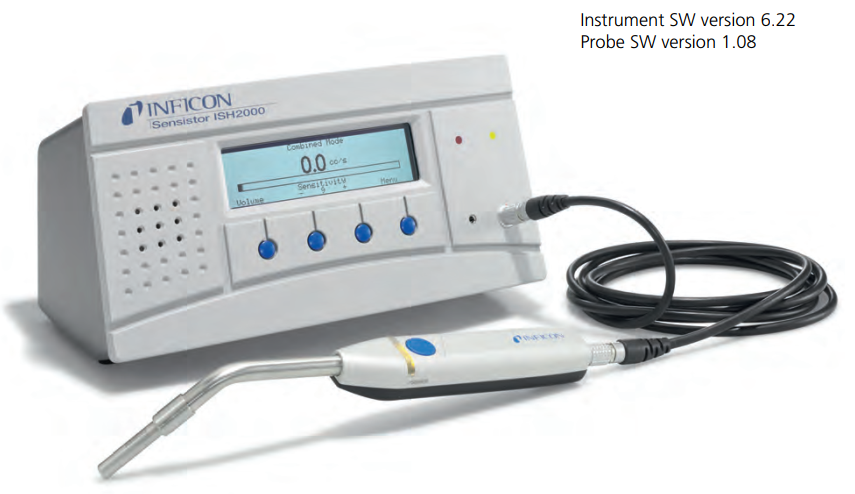

제품 설명.pdf

0.28MB

Inficon ISH2000 통신 메뉴얼.pdf

1.13MB
