[RFID 1-1] IFM RFID PC와 이더넷 통신하기

이더넷 TCP/IP 기능을 가진 4 채널까지 확장할 수 있는 RFID 모듈로서 전용 통신 및 PROFIBUS를 지원하는 제품입니다.

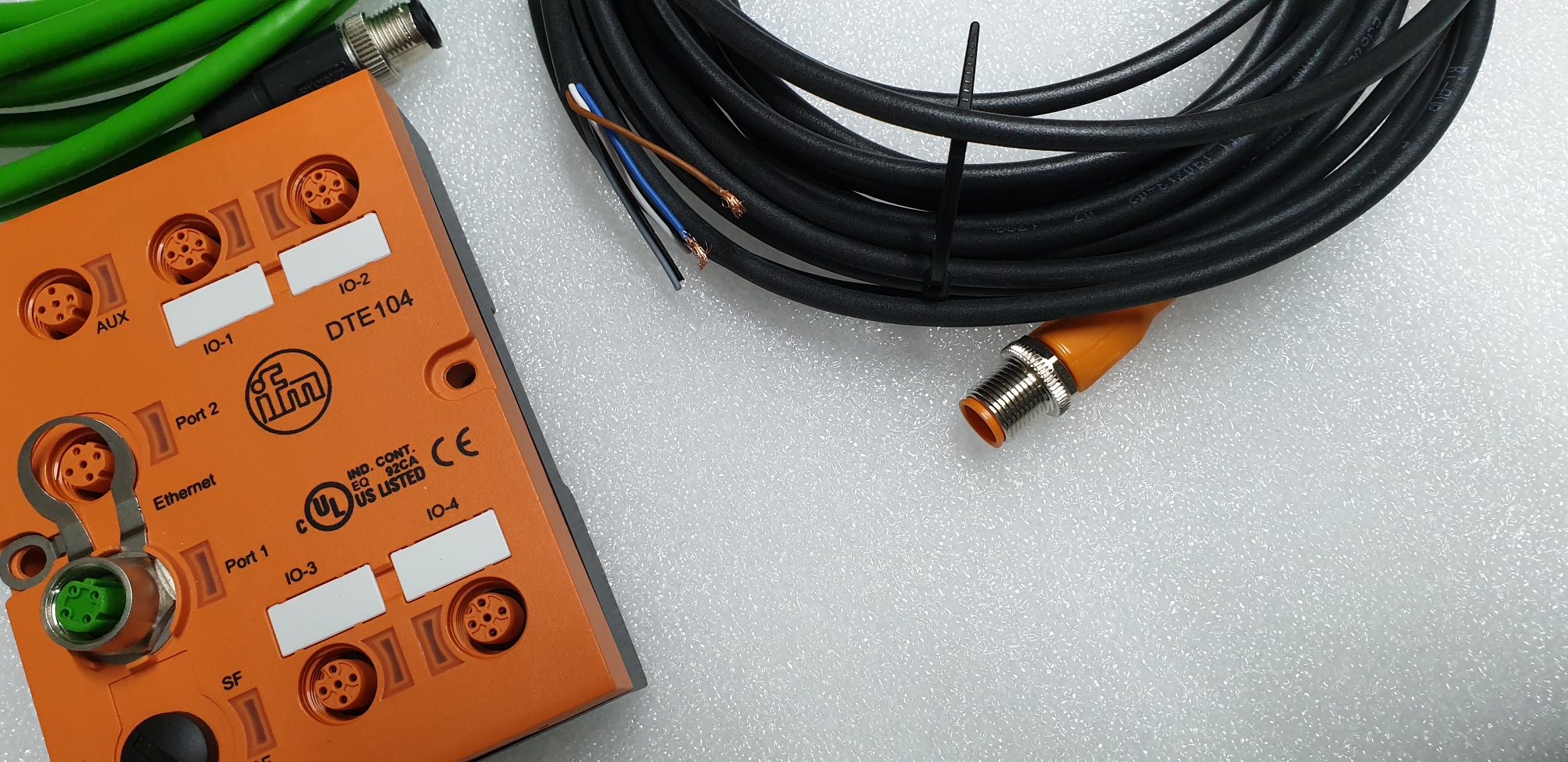

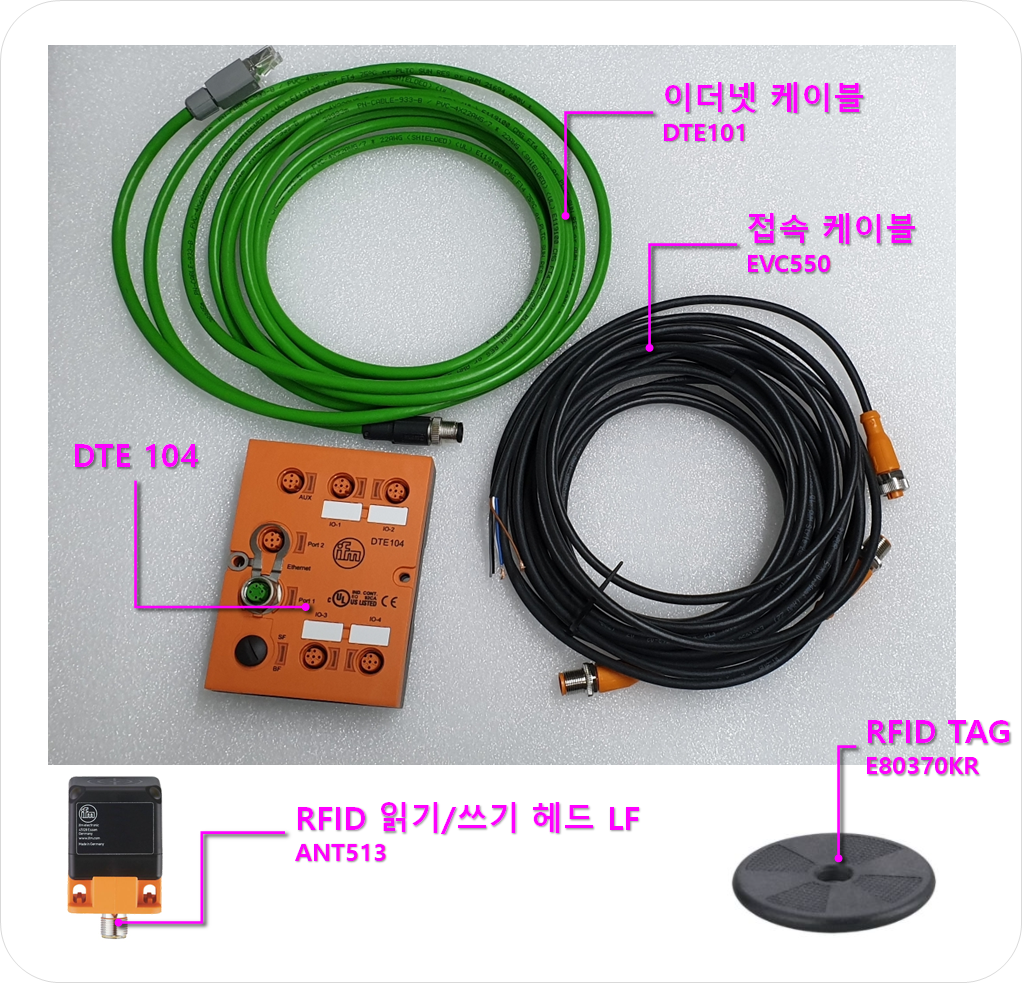

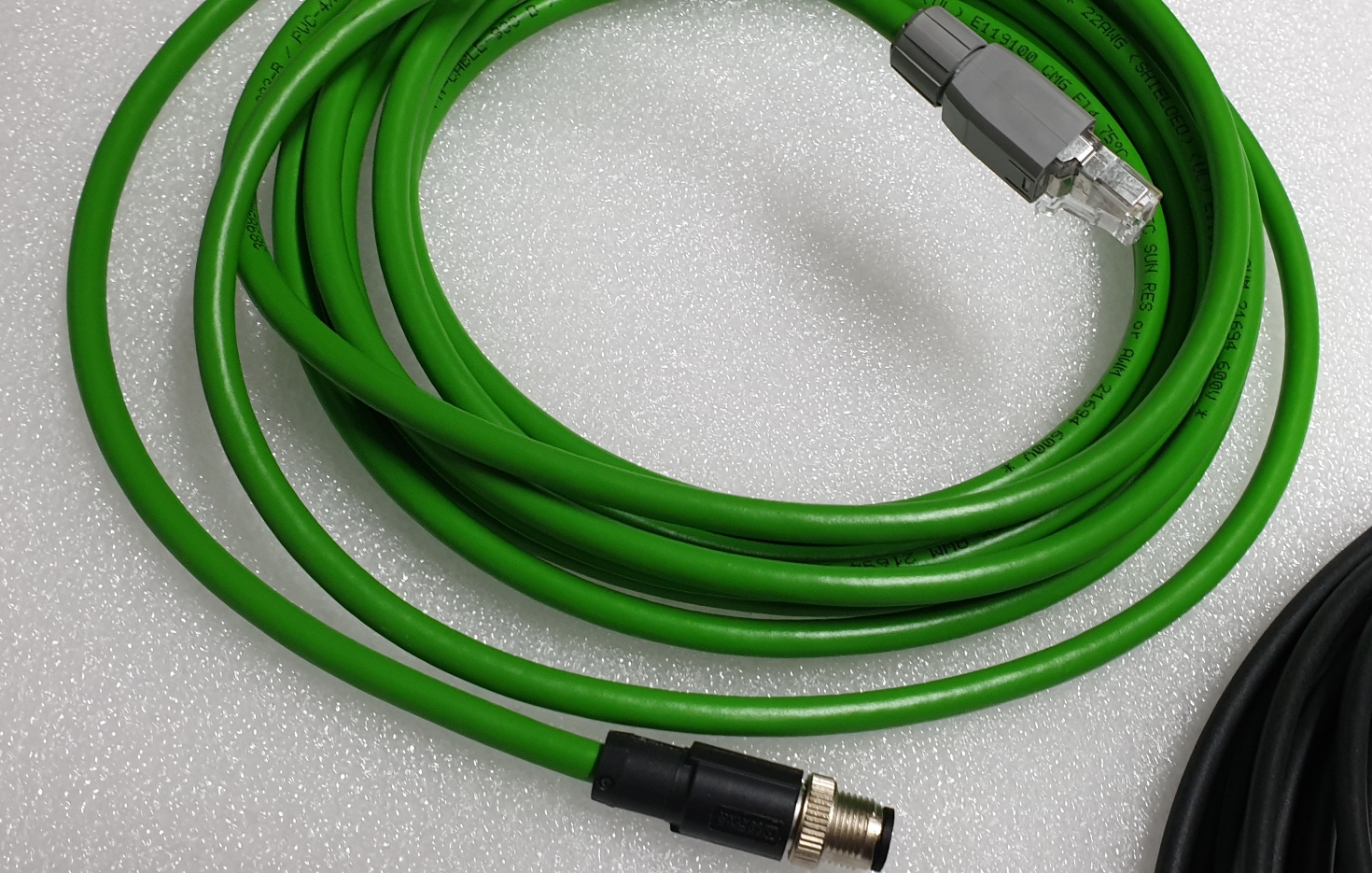

제품 구성은 DTE 104(4 채널 리더) 본체 , 이더넷 케이블 , 접속 케이블 , RFID 헤드와 RFID 태그가 있습니다.
* 해당 구성은 현장 상황에 따라 변경될 수 있습니다. *

설치 사례 및 방법

전원은 아래와 같이 24V 구성으로 이루어집니다.

팔레트에 RFID-TAG가 부착되었으며 컨베이어에 헤드를 연결했습니다.

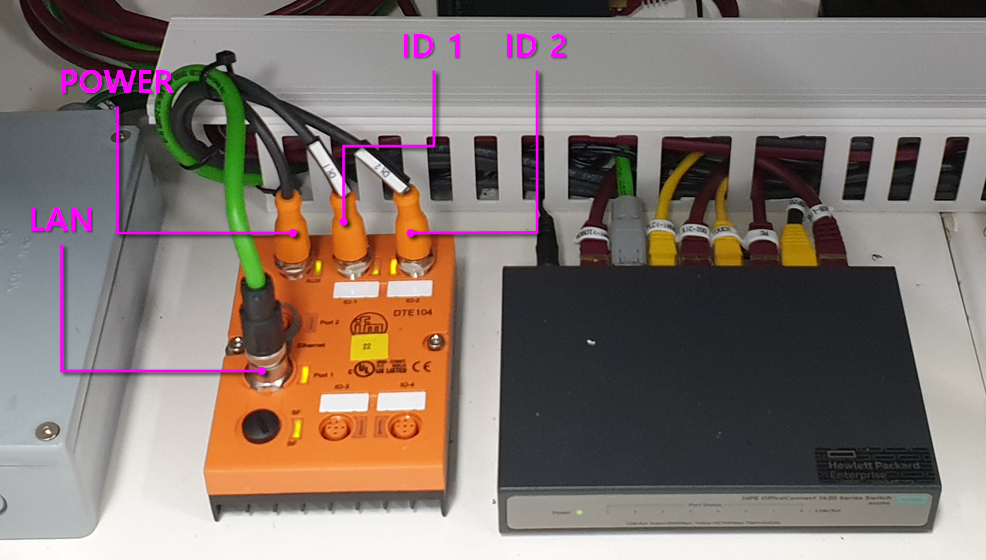

이더넷, 케이블 전원, ID 1, ID2를 연결하고 네트워크 구성을 위해 HUB에 연결하였습니다.

통신 관련 설정 방법 및 명령어

리더기에 IP주소는 변경 가능하며 Port 번호는 바꿀 수 없습니다.

IP주소 : 192.168.0.79 ( 주소 변경 가능)
Port : 33000 ( 고정 )

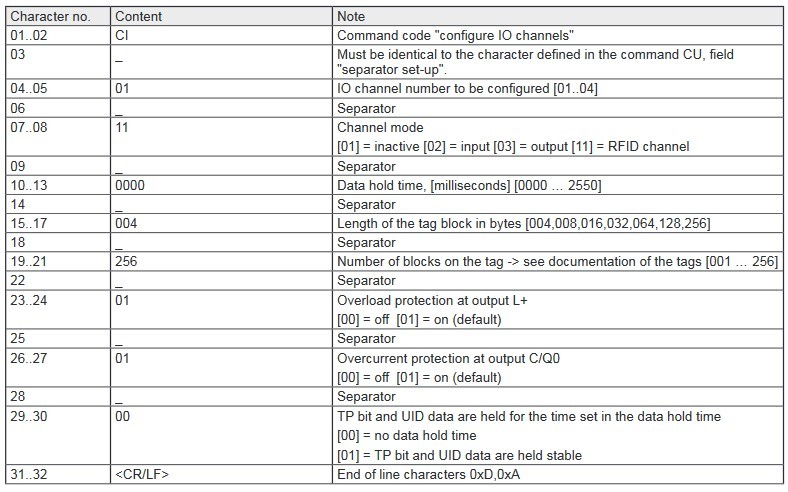

DTE104 각 포트별 활성화 및 태그(E80370) 설정 명령어 ( page 69)

* 초기  부팅 시  포트를 활성화를 시켜야 사용할 수 있습니다. *

리더기에 안테나를 총 4개까지 연결 가능하며 CI 명령어는 리더기에 연결된 안테나 포트를 활성화하는 명령어입니다.
<CR><LF>는 16진수로 <0D><0A>입니다.

IO 포트 1 활성화

CI_01_11_0100_008_250_01_01_00<CR><LF>

IO 포트 2 활성화

CI_02_11_0100_008_250_01_01_00<CR><LF>

태그 UID 코드 읽기 (page 74)

• UID 코드 읽기_1번 포트
  RU_01<CR><LF>
• UID 코드 읽기_2번 포트
  RU_02<CR><LF>

태그 1000 byte 데이터 읽기 ( page 76)

• 읽기_1번 포트_00000 주소_1000 byte 읽기
  RD_01_00000_1000<CR><LF>

• 읽기_2번 포트_00000 주소_1000 byte 읽기
  RD_02_00000_1000<CR><LF>

태그 1000 byte 데이터 쓰기 (page 78)

• 쓰기_1번 포트_00000 주소_1000 byte 쓰기_1000 byte에 대한 데이 입력
  WR_01_00000_1000_1234….1234<CR><LF>
• 쓰기_2번 포트_00000 주소_1000 byte 쓰기_1000 byte에 대한 데이터 입력
  WR_02_00000_1000_1234….1234<CR><LF>

매뉴얼

DTE104_manual.pdf

2.95MB
