[ C# ] LS 산전 PLC 이더넷 통신하기 - 연속 읽기

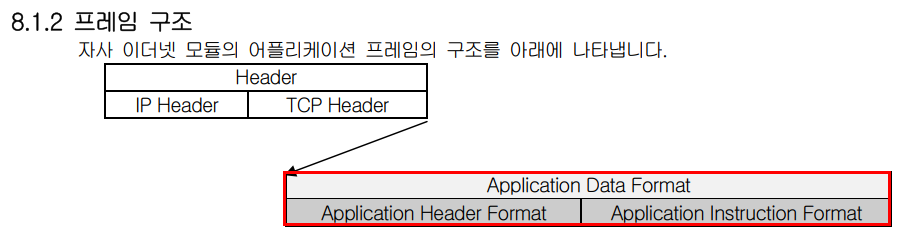

앞서 만든 헤드 프레임 뒤에 전송 명령용 프레임 명령을 만들어야 합니다.

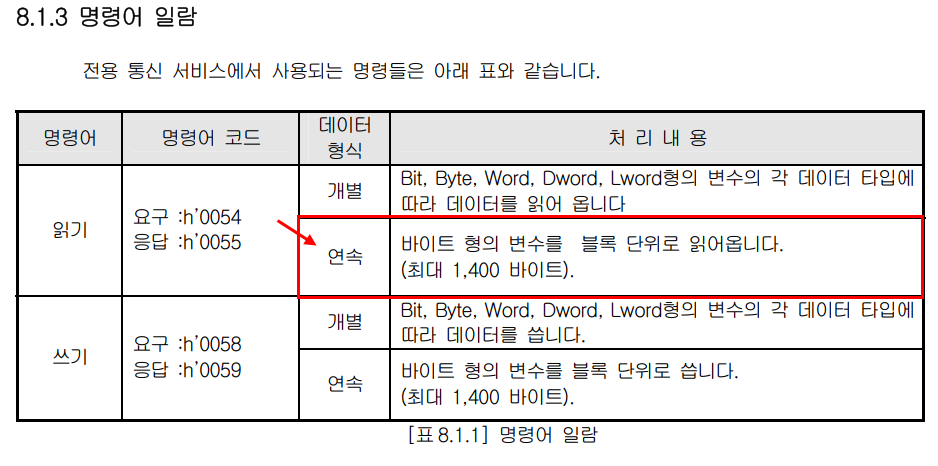

읽기 명령은 두 가지 방법이 있는데 개별과 연속의 차이는

• 개별은 여려 변수를 변경하면서 읽을 수 있고

읽을 데이터의 분포가 크고 데이터의 주소가 다른 경우에 유용

• 연속은 시작 번지를 지정하고 읽을 개수를 입력하면 연속으로 읽어 올 수 있습니다.

읽을 데이터의 량이 많고 번지가 고정인 경우 유용
일반적으로 한 개씩 읽는 개별 방식을 선호 하지만 데이터의 개수가 많았지만 통신도 많이 해야 되어 속도가 느려지는 단점이 있어 연속으로 바이트 형을 읽은 후 버퍼에 저장해두었다고 비트/워드/더블 워드로 형 변환해서 사용하게 되면 한 번의 통신으로 여러 정보를 한 번에 확인할 수 있습니다.

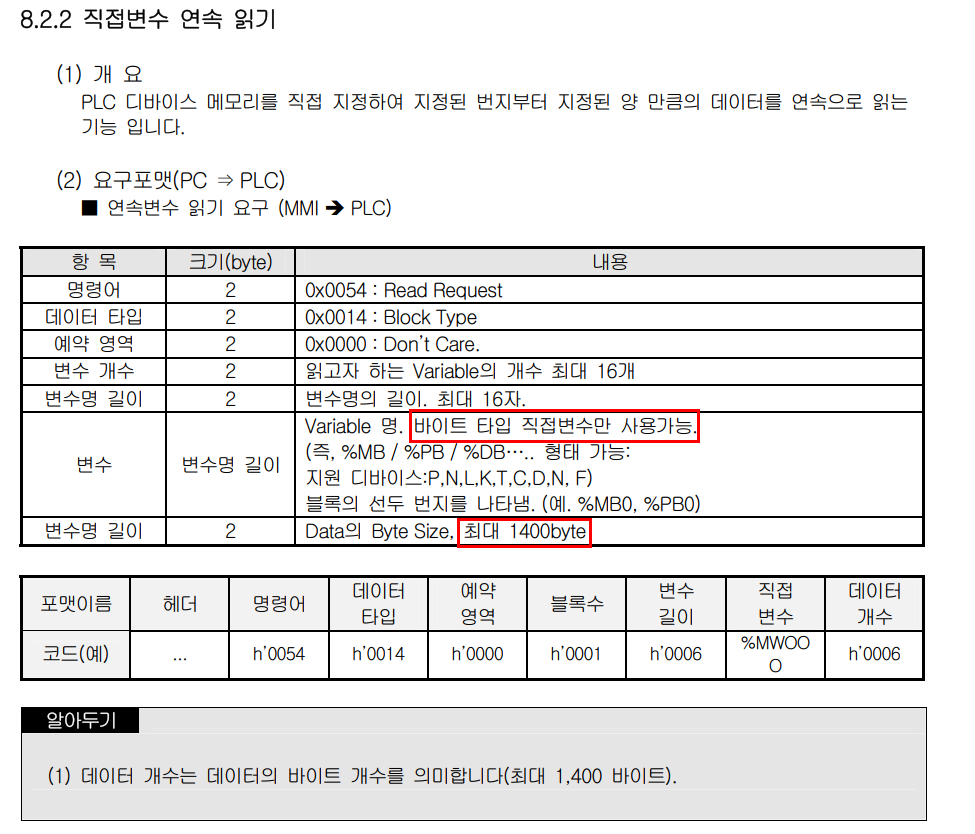

연속 읽기 명령 확인

고정되는 부분만 적색으로 표시하고 함수를 구현하는 법을 알아보겠습니다.

• 명령어(2) : 0x0054
• 데이터 타입(2) : 0x0014
• 예약 영역(2) : 0x0000
• 변수 개수(블록수) : 시작 번지를 기준으로 계속 읽을 것이며 블록이 여러 개이면 데이터를 읽은 후 분리가 어려워 고정으로 쓰는 방법이 좋습니다. 0x001
• 변수 길이 : 뒤에 읽을 변수 명에 대하여 직접 변수 명의 길이 ( % MB00 이면 5자리)
• 데이터 개수 : 최대 1,400 바이트까지 읽을 수 있음

프로그램으로 구현

먼저 바이트 배열들에 명령들을 입력하여 생성한 후 헤더 생성 함수에 값을 넣어 명령어를 만들면 됩니다.

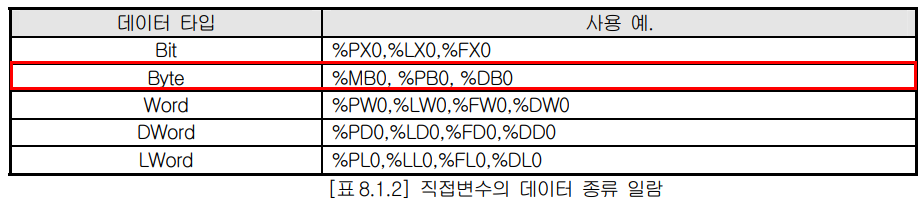

szDevice에 읽을 시작 위치명을 입력합니다.(바이트 만 가능)

void RegisterRead(string szDevice)
{
    if (string.IsNullOrEmpty(szDevice))
    {
        return;
    }

    int nCnt = 0;
    char[] bufBody = new char[255];

    Array.Clear(bufBody, 0, bufBody.Length); //명령어(2) //[ h5400 읽기][ h5800 쓰기 ]
    bufBody[nCnt++] = (char)0x54;
    bufBody[nCnt++] = (char)0x00; //데이터 타입(2) //[ h00 비트 ][ h01 바이트 ][ h02 워드 ][ h03 더블워드 ][ h04 롱워드][ h14 연속]
    bufBody[nCnt++] = (char)0x14;
    bufBody[nCnt++] = (char)0x00; //예약 영역(2) : 0x0000 : Don’t Care.
    bufBody[nCnt++] = (char)0x00;
    bufBody[nCnt++] = (char)0x00; //블록수(2) : 읽고자 하는 블록의 개수. 0x0001
    bufBody[nCnt++] = (char)0x01;
    bufBody[nCnt++] = (char)0x00; //변수명 길이(2) : 최대 16자.
    bufBody[nCnt++] = (char)szDevice.Length;
    bufBody[nCnt++] = (char)0x00; //데이터 주소 최대 16자

        char[] ch = szDevice.ToCharArray();
    for (int i = 0; i < ch.Length; i++)
    {
        bufBody[nCnt++] = ch[i];
    } //데이터 개수(2) 최대 1400byte

    int nLength = 256*2;
    bufBody[nCnt++] = (char)(nLength & 0xFF); // Data length(L)
    bufBody[nCnt++] = (char)(nLength >> 8); // Data length(H) // 앞에서 만든 명령 프레임과 헤더프레임 더하기

    _LS_FENET_HRADER ls_Header = new _LS_FENET_HRADER();
    char[] reData = ls_Header.Copy(nCnt, bufBody);

    //** reData를 이더넷 통신으로 전송 **

}

데이터 수신 부분은 읽기/쓰기 모두 공통적인 부분이 있어 이후 포스팅에서 연결해서 공유 예정입니다.
